UD5-P2. Conexiones de redes y gestión de recursos en Windows

Escenario

Se simula una pequeña red local formada por dos equipos Windows que deben comunicarse entre sí y permitir el acceso a recursos compartidos en red.

La práctica se realizará utilizando:

Windows Server (servidor de recursos) Windows 11 (cliente) Aunque Windows dispone de múltiples herramientas gráficas, todas las tareas deberán realizarse utilizando la terminal (PowerShell o CMD).

El objetivo es aprender a configurar la red, verificar la conectividad, analizar el funcionamiento de la red y gestionar recursos compartidos entre equipos.

E1. Identificación de interfaces de red

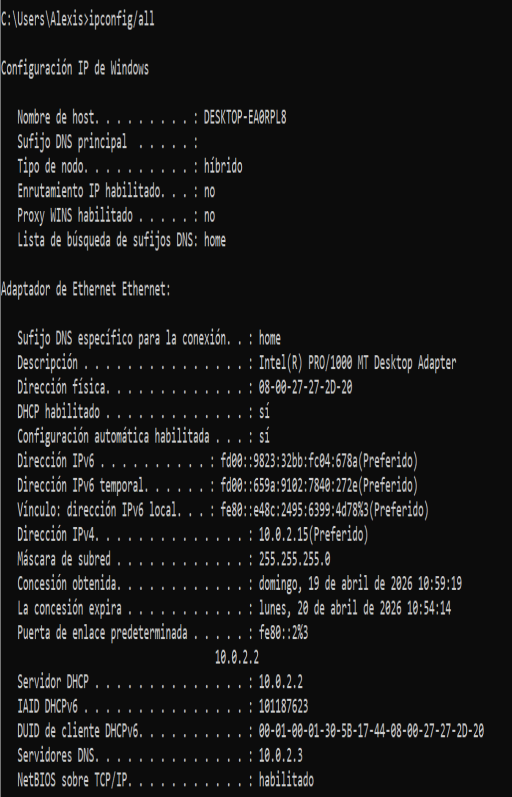

Muestra la configuración de red ejecutando:

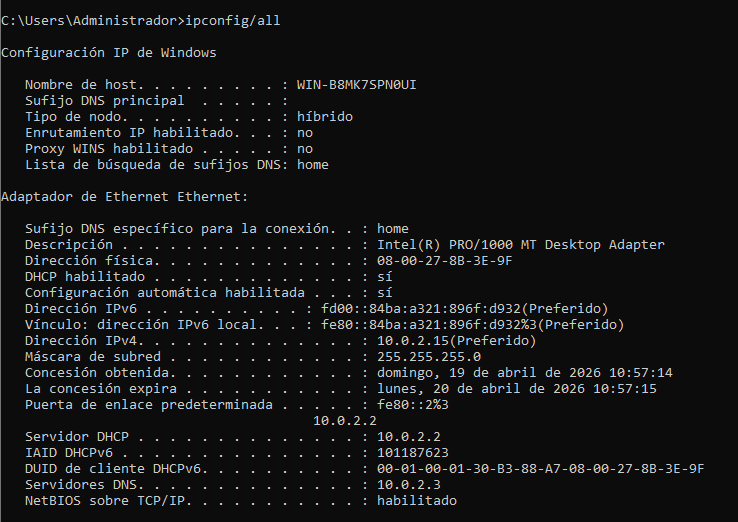

ipconfig /all

Cliente:

Servidor:

Responde:

• ¿Qué interfaces de red aparecen?

  Ethernet.

• ¿Cuál es la interfaz activa?

  Ethernet.

• ¿Qué dirección MAC tiene la interfaz?

  Cliente: 08-00-27-27-2D-20

  Servidor: 08-00-27-8B-3E-9F

Explicación

El comando ipconfig /all permite visualizar toda la configuración de red del equipo, incluyendo las interfaces disponibles, dirección IP, máscara de subred, dirección MAC y otros parámetros de red.

La interfaz activa es aquella que tiene una dirección IP asignada.

La dirección MAC identifica físicamente la tarjeta de red dentro de la red local.

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/ipconfig

E2. Identificación de adaptadores de red

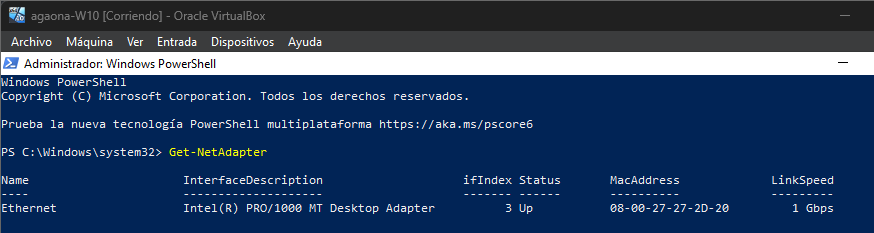

Abre PowerShell como administrador y ejecuta:

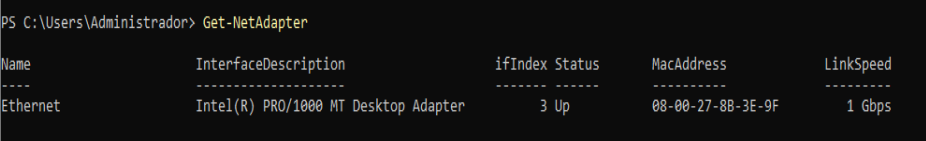

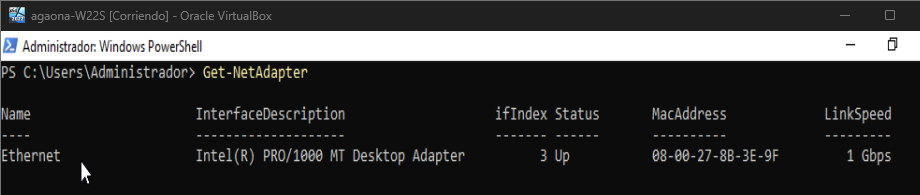

Get-NetAdapter

Cliente:

Servidor:

Responde:

• ¿Qué adaptadores aparecen en el sistema?

  Ethernet.

• ¿Cuál es el nombre exacto de la interfaz que se está utilizando?

  El nombre exacto es Ethernet.

Incluye capturas y explica la información mostrada.

Explicación

El comando Get-NetAdapter muestra todos los adaptadores de red del sistema junto con su estado, velocidad y dirección MAC.

Permite identificar el nombre exacto de la interfaz para usarla en configuraciones posteriores.

Documentación consultada

https://learn.microsoft.com/en-us/powershell/module/netadapter/get-netadapter?view=windowsserver2025-ps

E3. Identificación de la configuración IP

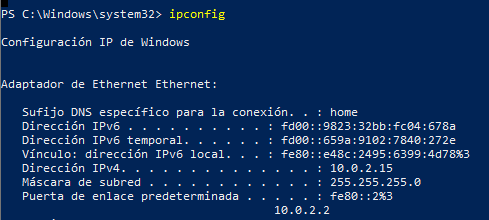

Muestra la configuración IP del sistema:

ipconfig

Cliente:

Servidor:

Responde:

• ¿Qué dirección IP tiene actualmente el sistema?

  Cliente: 10.0.2.15

  Servidor: 10.0.2.15

• ¿Qué máscara de red utiliza?

  Cliente y Servidor: 255.255.255.0

• ¿Existe una puerta de enlace configurada?

  Sí, 10.0.2.2 ambas.

Explicación

El comando ipconfig muestra la configuración IP básica del sistema, incluyendo la dirección IP, máscara de red y puerta de enlace.

La máscara 255.255.255.0 indica que los primeros tres octetos identifican la red.

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/ipconfig

E4. Análisis de la tabla de rutas

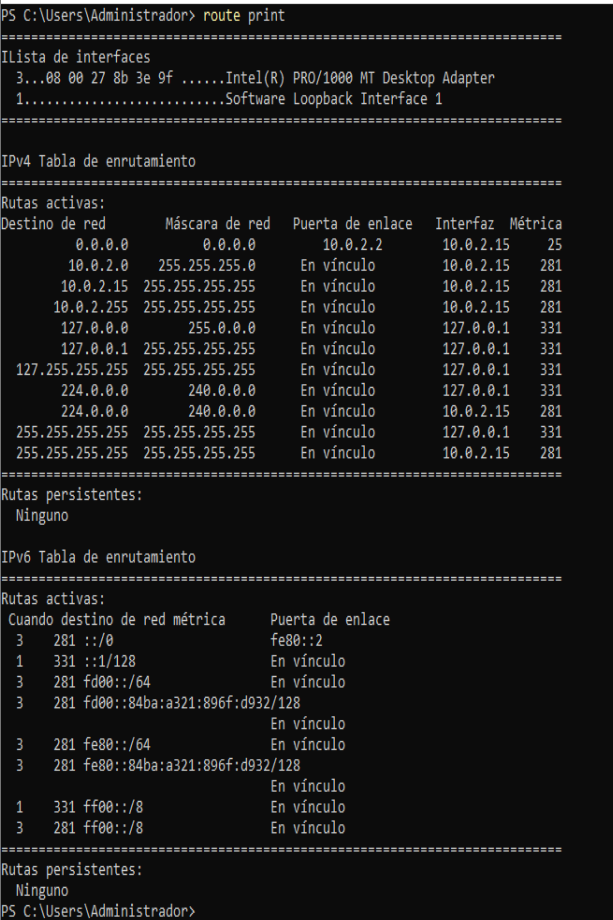

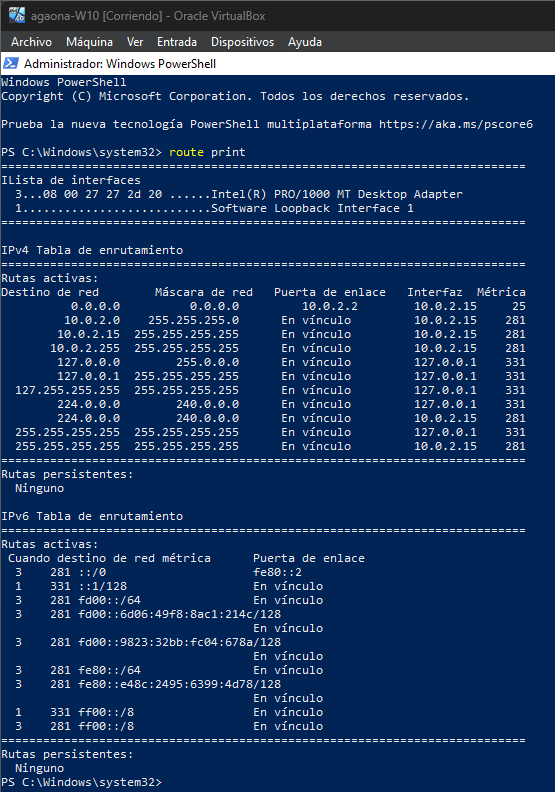

Muestra la tabla de rutas del sistema ejecutando:

route print

Cliente:

Servidor:

Responde:

• ¿Qué red local aparece configurada?

  Cliente y Servidor: 10.0.2.0

• ¿Qué interfaz se utiliza para acceder a la red?

  La 10.0.2.15

• ¿Qué significa cada columna de la tabla?

  Las columnas principales son:

  Network Destination

  Indica la red destino.

  Ejemplo:

  192.168.60.0

  Netmask

  Indica la máscara de red.

  Ejemplo:

  255.255.255.0

  Gateway

  Indica la puerta de enlace.

  Ejemplo:

  0.0.0.0

  Interface

  Indica la interfaz usada.

  Ejemplo:

  192.168.60.10

  Metric

  Indica el coste de la ruta.

  Cuanto menor es el valor:

  más prioridad tiene

Incluye capturas y explica la información mostrada.

Explicación

El comando route print muestra la tabla de rutas del sistema, que determina cómo se envían los paquetes a diferentes redes.

Cada entrada indica el destino, la máscara, la puerta de enlace y la interfaz utilizada.

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/route_ws2008

E5. Configuración del nombre del equipo

Consulta el nombre del equipo ejecutando:

hostname

Cliente:

Servidor:

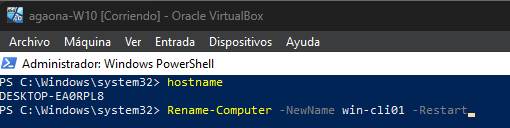

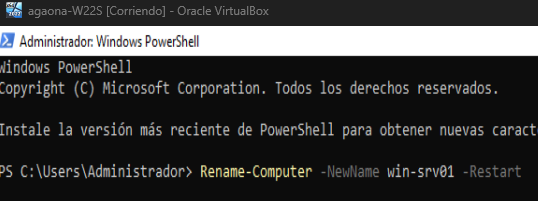

Cambia el nombre del equipo utilizando PowerShell.

Servidor:

Rename-Computer -NewName win-srv01 -Restart

Cliente:

Rename-Computer -NewName win-cli01 -Restart

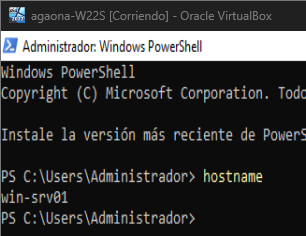

Tras reiniciar el sistema, comprueba el cambio ejecutando:

hostname

Cliente:

Servidor:

Explicación

El comando hostname muestra el nombre actual del equipo.

El comando Rename-Computer permite cambiar el nombre del equipo dentro de la red.

El parámetro -Restart reinicia el sistema para aplicar los cambios.

El nombre del equipo es fundamental en redes locales porque permite identificar cada dispositivo.

Documentación consultada

Rename-Computer: https://learn.microsoft.com/en-us/powershell/module/microsoft.powershell.management/rename-computer

Hostname: https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/hostname

E6. Configuración de dirección IP estática

Abre PowerShell como administrador.

Consulta el nombre de la interfaz de red:

Get-NetAdapter

Cliente:

Servidor:

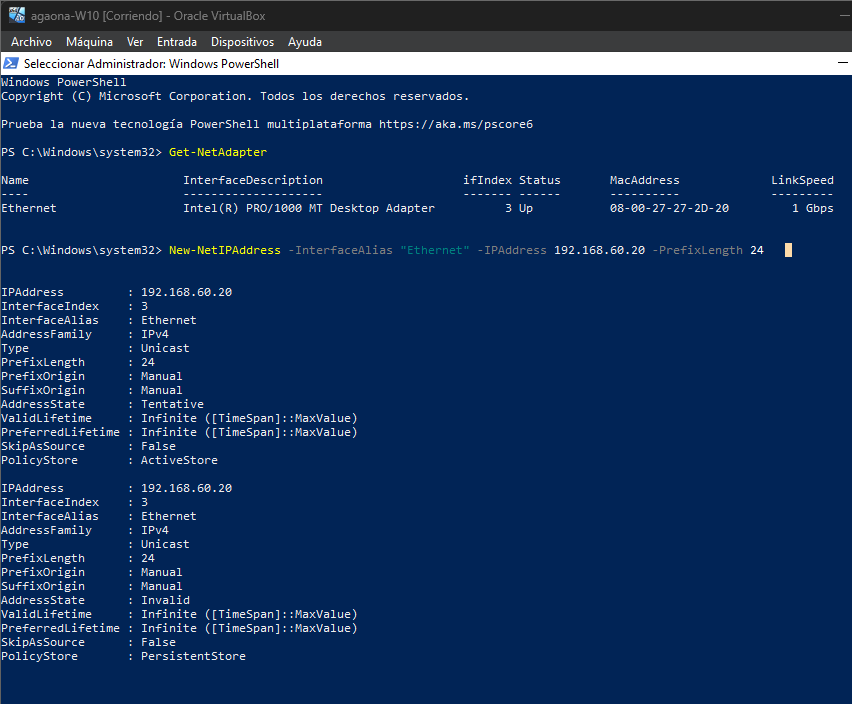

Configura la dirección IP utilizando PowerShell.

Servidor:

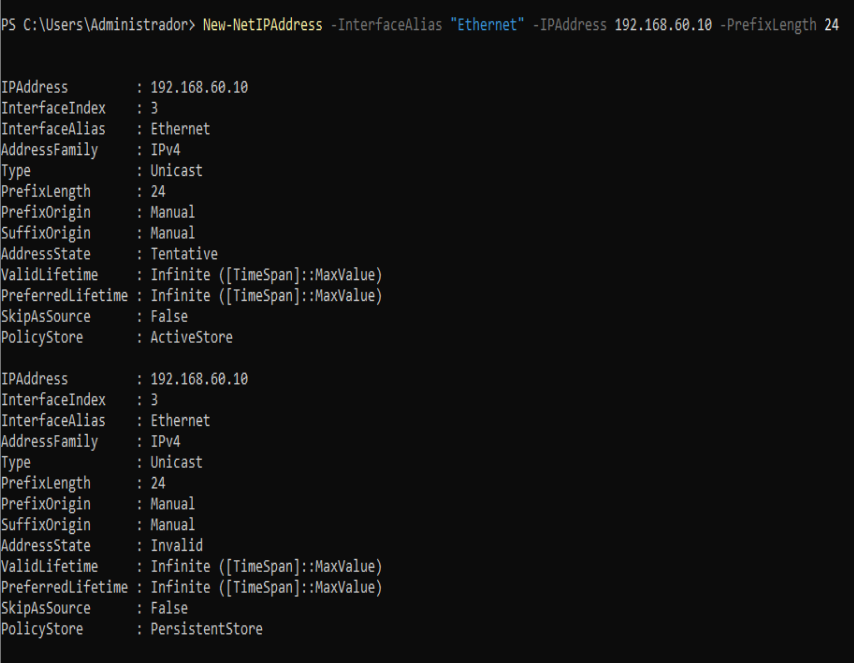

New-NetIPAddress -InterfaceAlias "Ethernet" -IPAddress 192.168.60.10 -PrefixLength 24

Cliente:

New-NetIPAddress -InterfaceAlias "Ethernet" -IPAddress 192.168.60.20 -PrefixLength 24

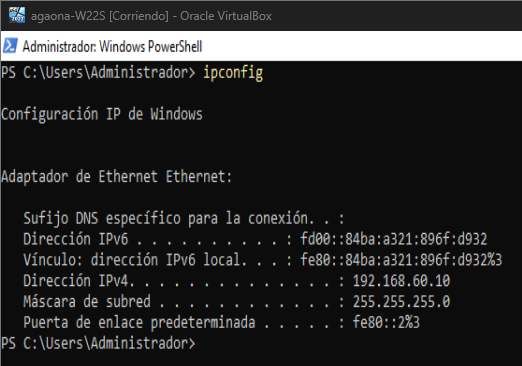

Comprueba la configuración:

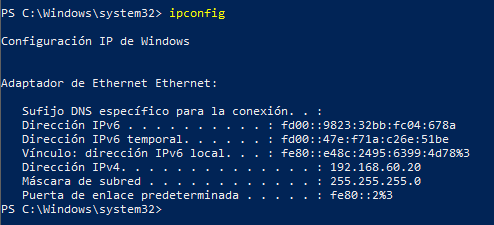

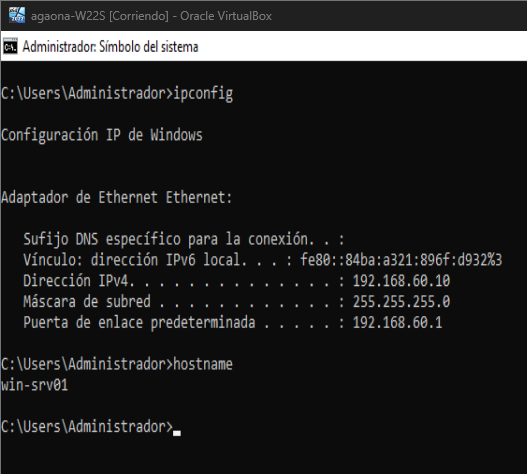

ipconfig

Cliente:

Servidor:

Explicación

El comando New-NetIPAddress permite asignar una dirección IP manualmente.

Una IP estática es necesaria cuando:

Se quiere mantener una dirección fija Se configuran servidores Se comparten recursos

El comando ipconfig permite verificar que la dirección IP se haya configurado correctamente.

Documentación consultada

New-NetIPAddress: https://learn.microsoft.com/en-us/powershell/module/nettcpip/new-netipaddress

E7. Verificación de conectividad entre equipos

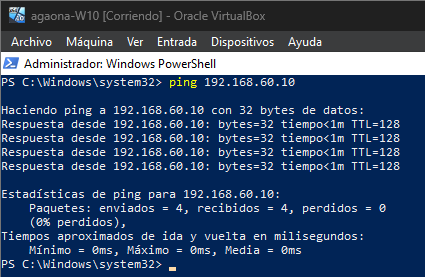

Desde cada máquina ejecuta:

ping 192.168.60.10

Cliente:

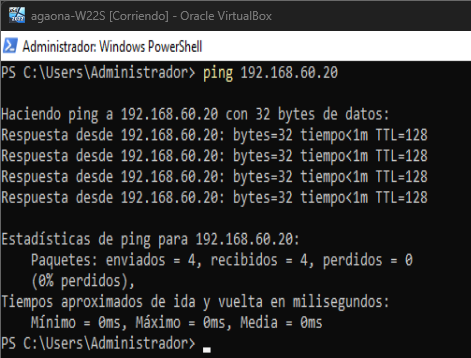

ping 192.168.60.20

Servidor:

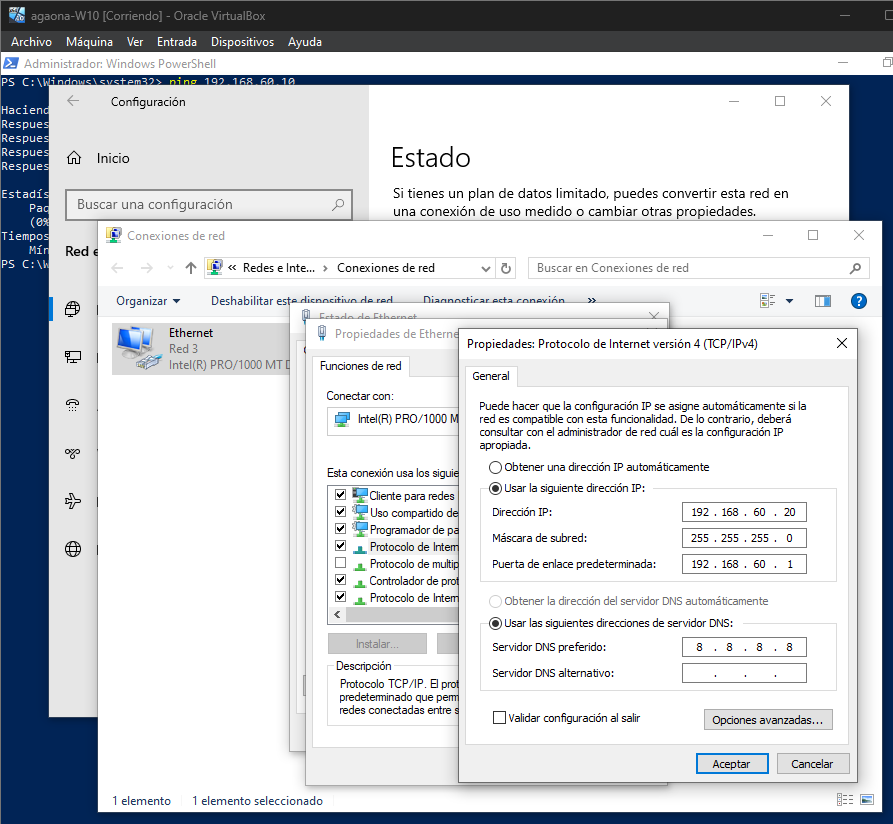

NOTA: He tenido que hacer unos cambios en la configuración de red para tener acceso a Internet, ya que el comando dado no se configuraba la puerta de enlace y el DNS.

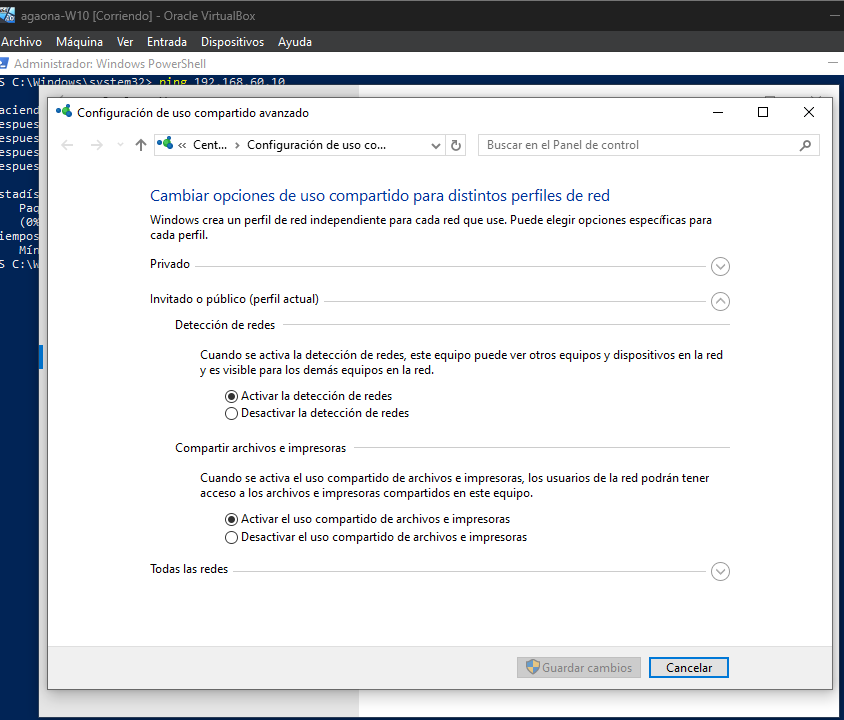

NOTA: Aparte de esto también tuve que habilitar la detección de redes ya que sino no se podría comunicar y el ping fallaría.

Responde:

• ¿Se reciben respuestas?

  Si por ambas partes.

• ¿Cuántos paquetes se envían y reciben?

  Se envían 4 paquetes y se reciben 4.

• ¿Qué información muestra el comando?

  El comando muestra:

  Dirección IP destino, Tamaño del paquete, Tiempo de respuesta, TTL (Time To Live), Estadísticas finales

Explicación

El comando ping permite verificar la conectividad entre equipos.

Funciona enviando paquetes ICMP al destino y esperando respuesta.

Si se reciben respuestas:

La comunicación es correcta.

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/ping

E8. Configuración de resolución de nombres local

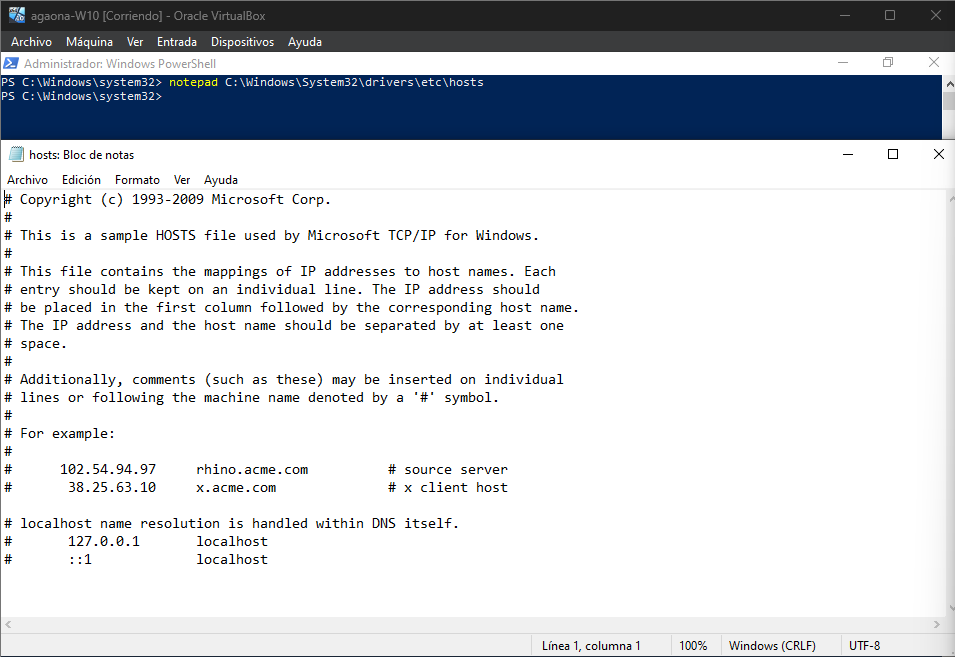

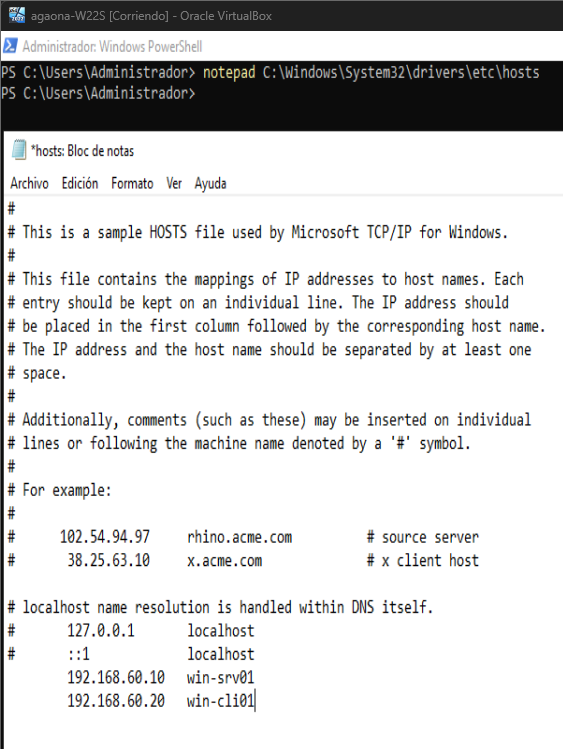

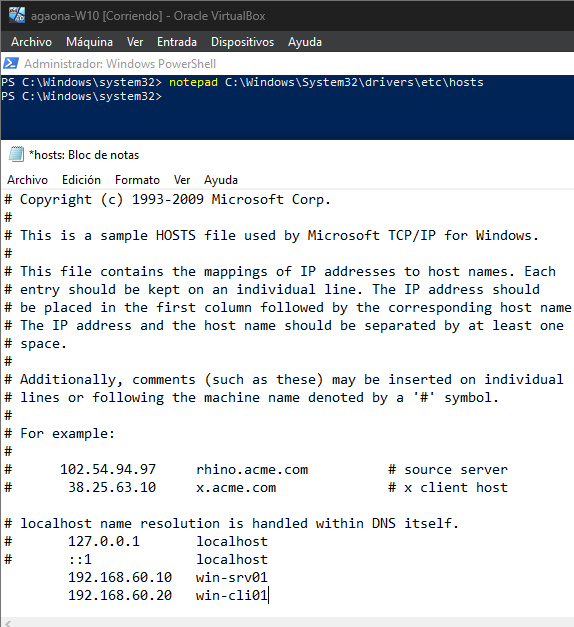

Edita el archivo:

C:\Windows\System32\drivers\etc\hosts

Puedes abrirlo ejecutando:

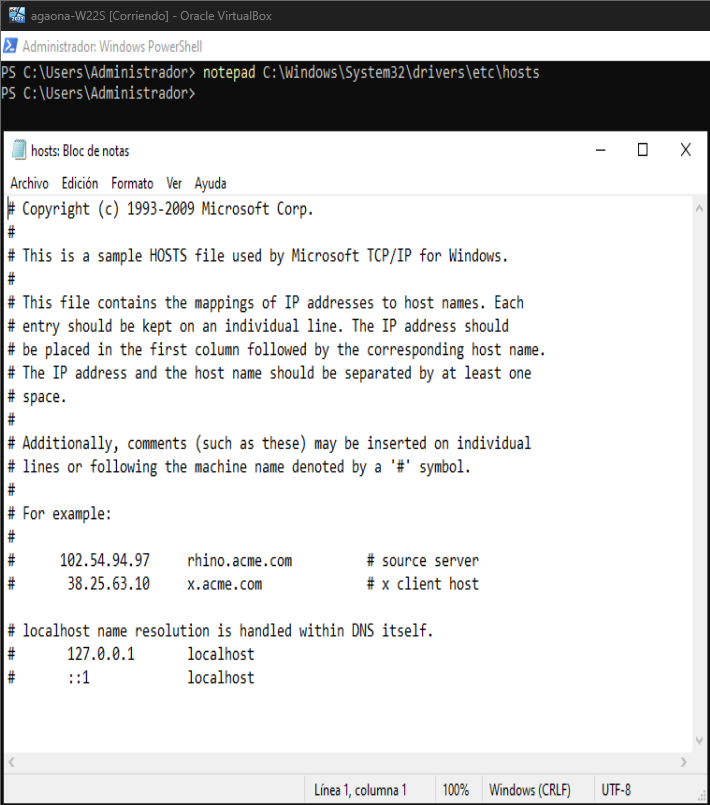

notepad C:\Windows\System32\drivers\etc\hosts

Cliente:

Servidor:

Añade las entradas:

192.168.60.10 win-srv01
192.168.60.20 win-cli01

Cliente:

Servidor:

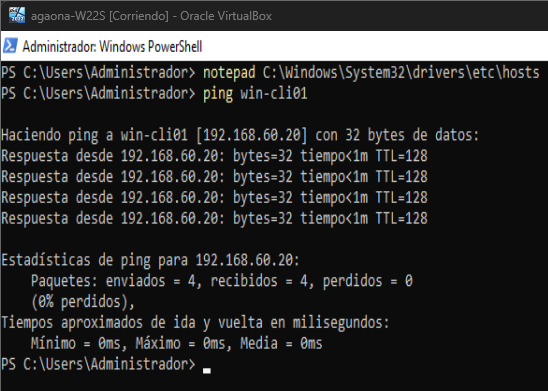

Comprueba la resolución de nombres ejecutando:

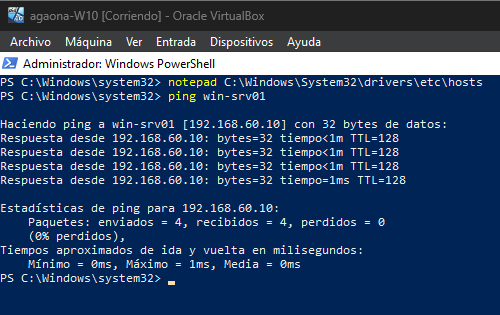

ping win-srv01

Cliente:

Servidor:

ping win-cli01

Explicación

El archivo hosts es consultado antes que un servidor DNS.

Permite definir manualmente nombres de equipos en redes pequeñas.

Es útil cuando:

No existe servidor DNS Se quieren probar configuraciones

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/hosts-file

E9. Análisis de puertos abiertos

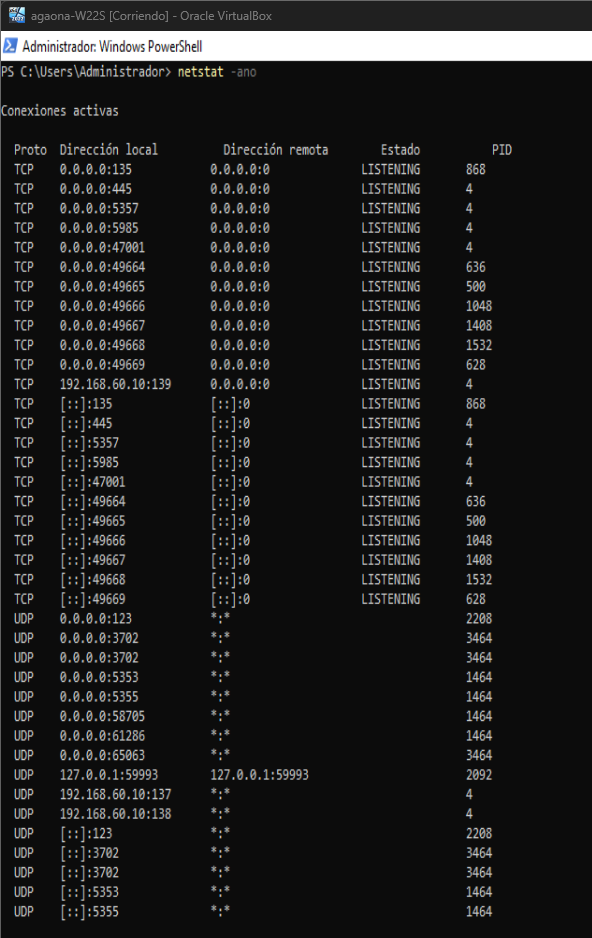

Muestra los puertos abiertos ejecutando:

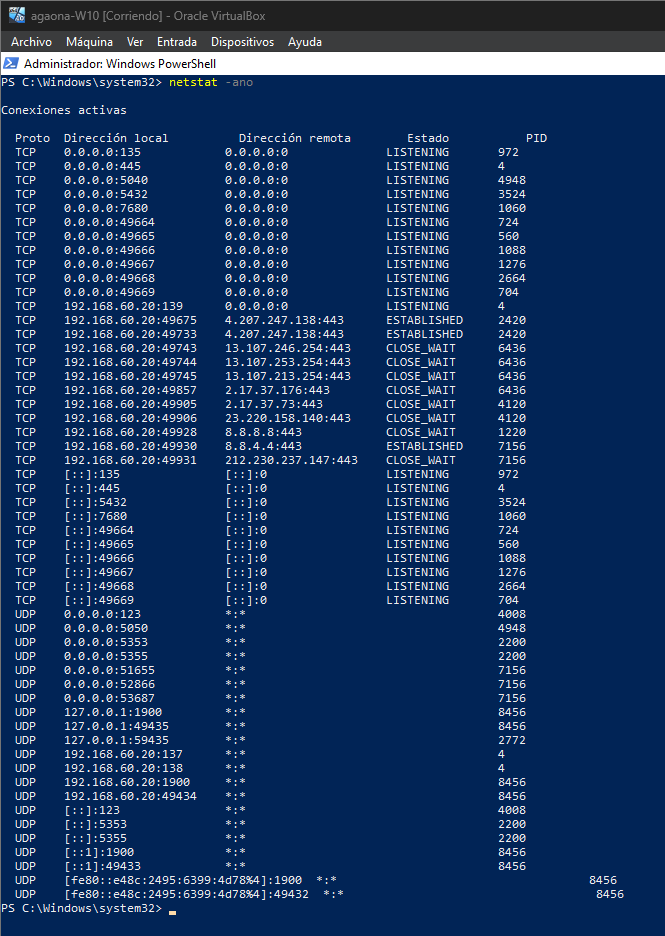

netstat -ano

Cliente:

Servidor:

Responde:

• ¿Qué puertos aparecen abiertos?

  Cliente:

  135 TCP

  445 TCP

  5040 TCP

  5432 TCP

  7680 TCP

  49664 TCP

  49665 TCP

  49666 TCP

  49667 TCP

  49668 TCP

  49669 TCP

  139 TCP

  Servidor:

  135 TCP

  445 TCP

  5357 TCP

  5985 TCP

  47001 TCP

  49664 TCP

  49665 TCP

  49666 TCP

  49667 TCP

  49668 TCP

  49669 TCP

  139 TCP

• ¿Qué significa cada columna mostrada?

  Proto

  Indica el protocolo utilizado:

  TCP UDP Local Address

  Indica:

  Dirección IP local + puerto

  Ejemplo:

  0.0.0.0:445

  Significa que el puerto 445 está escuchando en todas las interfaces.

  Foreign Address

  Indica la dirección remota conectada.

  Ejemplo:

  0.0.0.0:0

  Significa que no hay conexión remota aún.

  State

  Indica el estado del puerto.

  Ejemplo:

  LISTENING

  Significa que el puerto está esperando conexiones.

  Otros estados posibles:

  ESTABLISHED TIME_WAIT CLOSE_WAIT

  PID

  Ejemplo:

  884

  Es el identificador del proceso que utiliza ese puerto.

• ¿Qué indica el identificador de proceso (PID)?

  El PID identifica el proceso que está utilizando el puerto.

  Se puede consultar con:

    tasklist


  Esto permite saber qué programa usa el puerto.

Explicación

El comando netstat -ano muestra:

Puertos abiertos

Conexiones activas

Procesos asociados

Se utiliza para analizar el tráfico de red y detectar servicios activos.

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/netstat

E10. Consulta de la tabla ARP

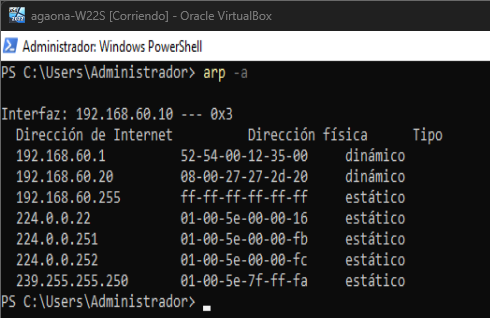

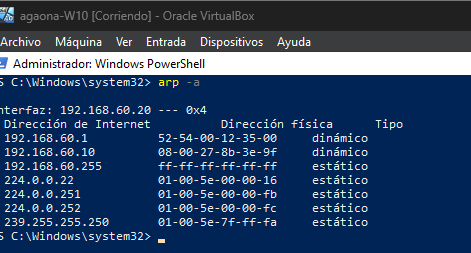

Muestra la tabla ARP del sistema:

arp -a

Cliente:

Servidor:

Responde:

• ¿Qué dirección IP aparece asociada al otro equipo?

  En el servidor aparece:

  192.168.60.20

  En el cliente aparece:

  192.168.60.10

• ¿Qué dirección MAC tiene?

  Servidor: Del cliente = 08-00-27-27-2d-20

  Cliente: Del servidor = 08-00-278b-3e-9f

Relación entre IP y MAC

La tabla ARP relaciona:

Dirección IP → Dirección MAC

Ejemplo:

192.168.60.10 → 08-00-27-AB-CD-EF

Esto permite enviar datos dentro de la red local.

Explicación

El comando arp -a muestra la tabla ARP.

ARP permite traducir direcciones IP a direcciones MAC dentro de una red local.

Sin ARP, los equipos no podrían comunicarse dentro de la red.

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/arp

E11. Creación de una carpeta compartida

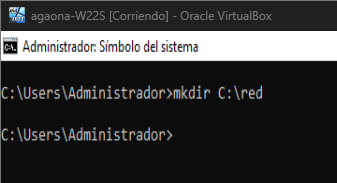

En win-srv01, crea una carpeta:

C:\red

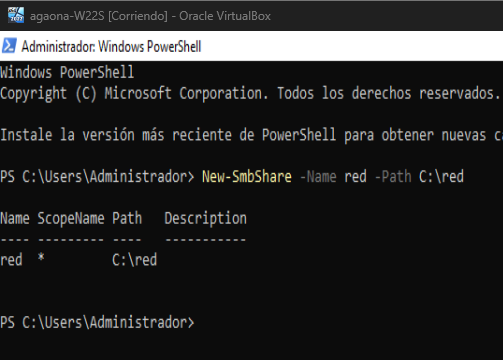

Abre PowerShell como administrador y comparte la carpeta:

New-SmbShare -Name red -Path C:\red

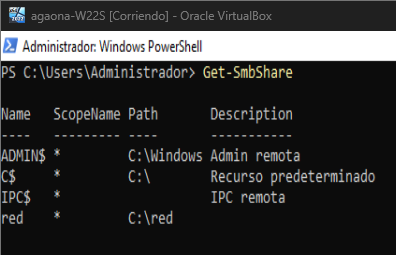

Comprueba los recursos compartidos:

Get-SmbShare

Explicación

El comando New-SmbShare permite crear recursos compartidos en Windows.

Un recurso compartido permite:

Compartir archivos Acceder desde otros equipos Transferir información en red

Documentación consultada

https://learn.microsoft.com/en-us/powershell/module/smbshare/new-smbshare?view=windowsserver2025-ps

E12. Acceso al recurso compartido

Desde win-cli01, accede al recurso compartido ejecutando:

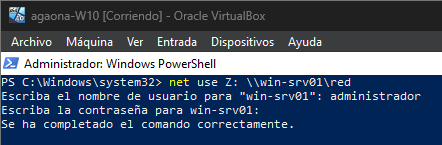

net use Z: \\win-srv01\red

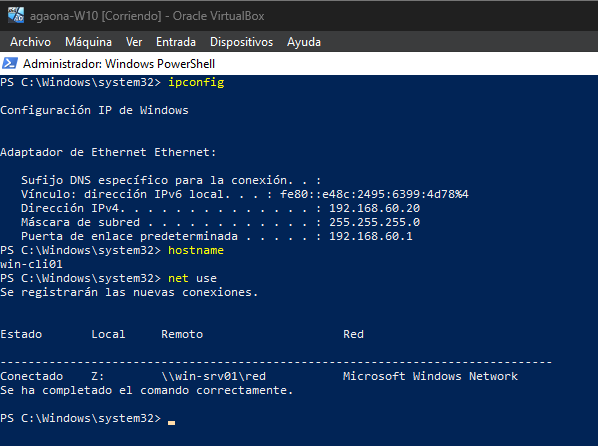

Comprueba que el recurso aparece montado:

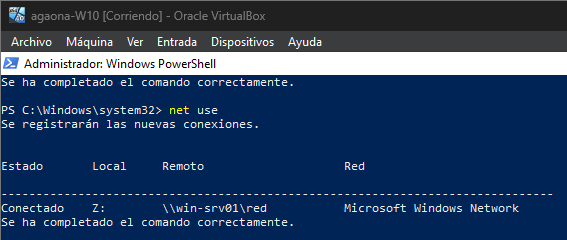

net use

Verifica el acceso al contenido:

dir Z:

Incluye capturas y explica cómo funciona el acceso a recursos compartidos.

Explicación

El comando net use permite conectar unidades de red.

Permite acceder a carpetas remotas usando una letra de unidad.

Esto facilita el uso de recursos compartidos.

Documentación consultada

https://learn.microsoft.com/en-us/previous-versions/windows/it-pro/windows-server-2012-r2-and-2012/gg651155(v=ws.11)

E13. Transferencia de archivos

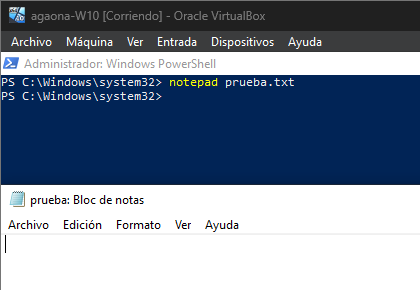

Desde el cliente crea un archivo:

notepad prueba.txt

Copia el archivo al recurso compartido:

copy prueba.txt Z:\

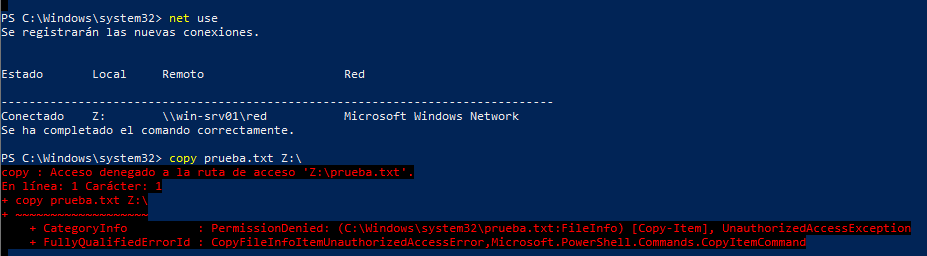

NOTA: No me deja copiar el archivo, lo he consultado con fuentes externas y no he conseguido copiarlo.

Explicación

El comando copy permite copiar archivos entre ubicaciones.

En este caso no me ha dejado realizar la copia por temas de permisos pero se copia un archivo desde el cliente hacia un recurso compartido del servidor.

Esto demuestra que:

La red funciona correctamente, el recurso compartido es accesible, la transferencia de archivos es posible,

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/copy

E14. Análisis de conexiones activas

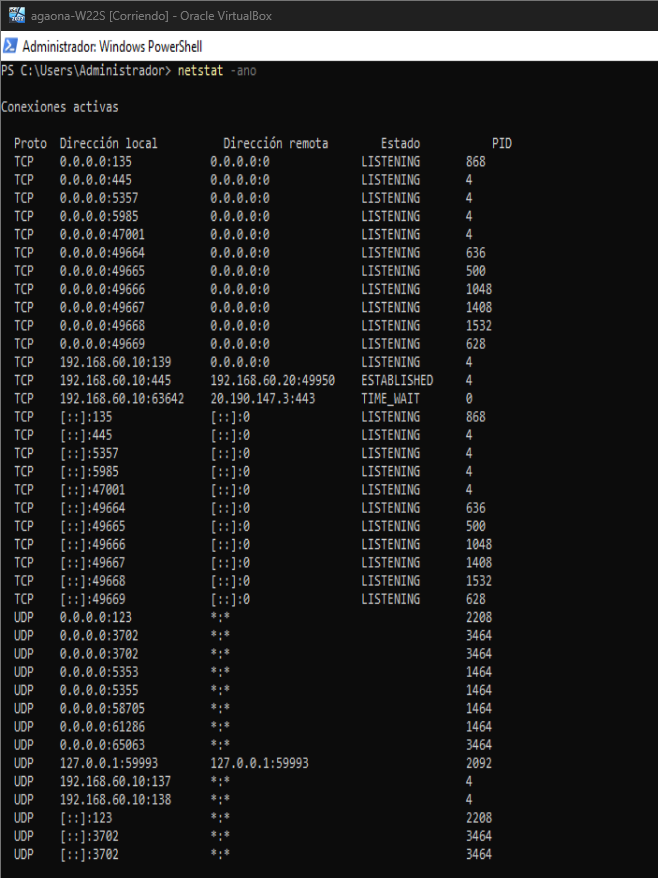

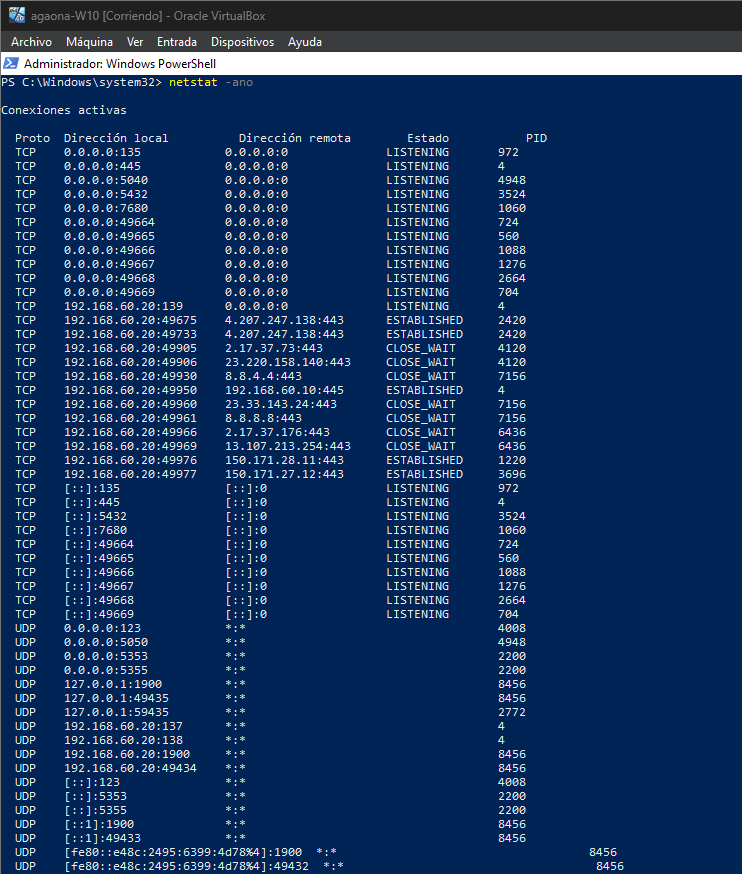

Muestra las conexiones activas del sistema:

netstat -ano

Cliente:

Servidor:

Responde:

• ¿Qué conexiones aparecen activas?

  Cliente:

  ESTABLISHED, CLOSE_WAIT

  Servidor:

  ESTABLISHED, TIME_WAIT

• ¿Qué significa el estado de las conexiones?

  LISTENING: El puerto está abierto y esperando a que alguien se conecte a él. No hay comunicación activa todavía.

  ESTABLISHED: La conexión está activa. Ambos equipos están conectados y pueden transferir datos en este momento.

  CLOSE_WAIT: El equipo remoto ha cerrado la conexión, y tu sistema está esperando a que el programa local haga lo mismo para finalizar.

  TIME_WAIT: La conexión se ha cerrado, pero el sistema mantiene el registro un momento para asegurarse de que no lleguen paquetes retrasados.

Explicación

El comando netstat -ano permite visualizar las conexiones activas del sistema.

Se utiliza para:

Analizar tráfico de red Ver comunicaciones activas Detectar problemas de red

En esta práctica permite verificar la conexión entre cliente y servidor.

Documentación consultada

https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/netstat

E15. Comprobación tras reinicio

Reinicia ambas máquinas. Comprueba que:

• la dirección IP sigue configurada correctamente
• el nombre del equipo se mantiene
• el recurso compartido sigue disponible

Cliente:

Servidor:

Explicación

Después del reinicio, la configuración se mantiene porque:

La IP fue configurada como estática El nombre del equipo fue guardado en el sistema El recurso compartido fue creado permanentemente

Esto permite que la red funcione correctamente incluso después de reiniciar los equipos.

Documentación consultada

ipconfig: https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/ipconfig

hostname: https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/hostname

net use: https://learn.microsoft.com/en-us/windows-server/administration/windows-commands/net-use
